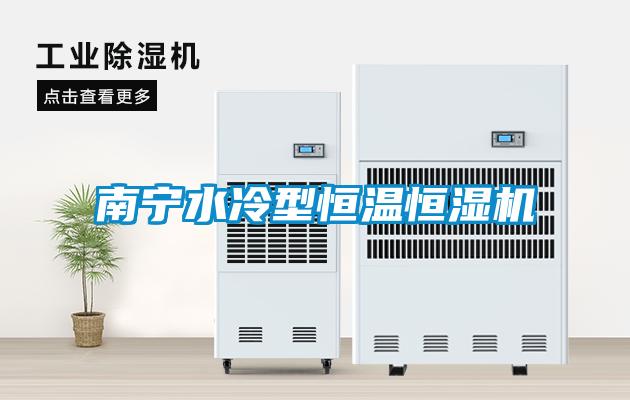

南寧水冷型恒溫恒濕機

　　機組概況：

　　本系列單元式空調機組系我公司總結多年空調研發經驗，結合Z新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點?？蓮V泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。

　　工作原理：

　　恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;

　　制冷劑循環系統：蒸發器中的液態制冷劑吸收空氣的熱量（空氣被降溫及除濕）并開始蒸發，Z終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變為氣態，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

　　空氣循環系統：風機負責將空氣從回風口吸入，空氣經過蒸發器（降溫、除濕），加濕器，加熱器（升溫）后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。

　　電器自控系統：包括電源部分和自動控制部分。電源部分通過接觸器，對壓縮機、風扇、加濕器等供應電源。自動控制分部分又分為溫、濕度控制及故障保護部分：溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機（降溫、除濕），加濕器，電加熱（升溫）等元件，實現恒溫恒濕的自動控制。故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。

　　機組特點：

　　1.控制先進：機組采用智能儀表或可編程控制器（PLC）控制，控制精度高，可靠性好，機組儀表可預留遠程控制接口，方便用戶遠程集中控制，節省管理人力；全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比；

　　2.多重保護：機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護；

　　3.機組全面采用能效比高(EER)的渦旋壓縮機（50Hp以下）和半封閉螺桿壓縮機（60Hp以上）。

　　4.以季節能效比(SEER)為優化目標，全面引入系統匹配理論，廣泛采用計算機輔助設計技術，優化設計（選用）制冷系統各個部件的結構參數，使系統內各部件之間的性能匹配合理，使之能組成一個完整的整體，以保證其全年多種工況下都能高效可靠地運行。

　　5.全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比。

　　6.一機多用，溫度控制范圍廣（5~32℃），全年運行效率高。留有新風換氣機接口，用戶可配置新風換氣機，在過渡季節和冬季，機組可自動將室外的低溫空氣引入室內，以達到換氣和降溫的目的，同時也可以減少主機的運行時間，以達到節能的目的。該特點特別適合于過渡季節需要換氣、冬季需要降溫的場合。

　　7.機組使用環保工質，選用環保材料，采用符合環保要求的新技術、新工藝，使機組全過程、全方位的滿足環保要求。

　　8.機組可配有自動控制的滅菌裝置，以保證空調室內空氣清潔。

　　結構特點：

　　1.壓縮機：選用高性能的進口壓縮機，安全、可靠、能效比高。

　　2.風機：采用高性能、低噪音的離心風機，具有風量大、靜壓高、噪音低和運轉平穩等優點。

　　3.換熱器：引進美國OAK生產線加工，使換熱器的換熱效率大大提高。

　　4.外殼：室內機：利用日本AMADA設備加工，具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構；40Hp以上采用新型菱形邊鋁合金框架結構，整體結構緊湊，美觀大方，極富現代氣息。室外機：換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料，機組露天放置永無生銹之虞。

　　5.加濕器：選用高性能加濕器，具有控制性能好，加濕效率高、安全可靠等特點。

　　6.加熱器：采用加肋高效電熱管，體積小、熱功轉換率高。

　　7.制冷配件：膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌產品。

　　8.融霜機構：采用高可靠性的元器件及高性能的控制方式，以保證機組在低溫運行時融霜的安全、可靠、以及霜層處理完全、徹底，從而增加機組的換熱性能。

　　9.保溫層：采用高性能保溫材料，導熱系數小，耐水性能高，抗老化、阻燃，無毒。

　　10.多重保護：機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護。

　　11.控制方式：恒溫恒濕機組采用高性能可編程控制儀表?？刂凭雀?，可靠性好。該儀表預留有遠程控制接口，可方便用戶遠程集中控制，節省管理人力。

　　型號編制說明：

　　型號舉例：HF19N表示名義制冷量為19kW的壓縮機置于室內的風冷型單元式空調機組。

　　性能參數表：

　　制冷量

　　KW

　　7.9

　　9.8

　　14.5

　　21.6

　　29.5

　　34.2

　　44.5

　　59.5

　　70.0

　　89.5

　　104.1

　　114.6

　　134.8

　　能量調節

　　%

　　100,0

　　100,50,0

　　制熱量（電加熱）

　　kw

　　5

　　5

　　6

　　9

　　12

　　15

　　21

　　27

　　36

　　45

　　46

　　48

　　60

　　風量

　　m⊥8/h

　　1500

　　2500

　　3000

　　4300

　　6000

　　7000

　　8000

　　機外靜壓

　　Pa

　　150[0]

　　150[0]

　　150[0]

　　≥250[0]

　　≥280[0]

　　≥350[0]

　　≥300[0]

　　≥300[0]

　　≥330[0]

　　≥350

　　≥400

　　≥400

　　≥400

　　機組噪音

　　dB(A)

　　60[56]

　　62[59]

　　64[60]

　　66[64]

　　69[65]

　　69[65]

　　69[66]

　　71[67]

　　71[67]

　　73

　　76

　　76

　　79

　　溫控范圍及精度

　　℃

　　溫度控制范圍18～25℃,精度±0.5~1.0℃

　　使用電源

　　～380V,50Hz,三相四線制

　　壓縮機

　　類型

　　全封閉渦旋式

　　數量

　　1

　　2

　　3

　　2

　　功率kw

　　2.25

　　2.6

　　3.8

　　6

　　7.6

　　9.0

　　12

　　15.0

　　18.0

　　22.5

　　27

　　30

　　37.5

　　制冷劑

　　類型

　　R22/R407C

　　節流方式

　　熱力膨脹閥

　　蒸發器

　　型式

　　銅管套鋁翅片

　　風機

　　類型

　　外轉子低噪音離心式

　　數量

　　1

　　2

　　功率kw

　　0.55

　　[0.37]

　　0.55

　　[0.37]

　　0.8

　　[0.37]

　　1.1

　　[0.8]

　　2.2

　　[1.5]

　　2.2

　　[1.5]

　　3

　　[1.1]

　　4.4

　　[1.6]

　　4.4

　　[3.0]

　　6.0

　　8.0

　　8.0

　　8.0

　　空氣過濾器

　　類型

　　初效

　　機組總容量

　　KW

　　10.8

　　[10.62]

　　11.15

　　[10.97]

　　13.6

　　[13.17]

　　19.1

　　[18.8]

　　24.8

　　[24.1]

　　29.2

　　[28.5]

　　39.7

　　[37.8]

　　50.1

　　[47.3]

　　67.8

　　[66.4]

　　82.9

　　90.4

　　95.4

　　114.9

　　外形尺寸mm

　　長

　　980

　　1300

　　1720

　　1950

　　1950

　　2300

　　寬

　　600

　　740

　　855

　　1085

　　1085

　　1200

　　高

　　1700

　　[2000]

　　1850

　　[2150]

　　1950

　　[2310]

　　1850

　　[2210]

　　1850

　　1970

　　重量

　　kw

　　290

　　300

　　330

　　440

　　460

　　510

　　690

　　720

　　950

　　1000

　　1200

　　1500

　　1550

　　機組名義工況：

　　注：L型機組為單冷型，無加熱裝置及制熱量。
