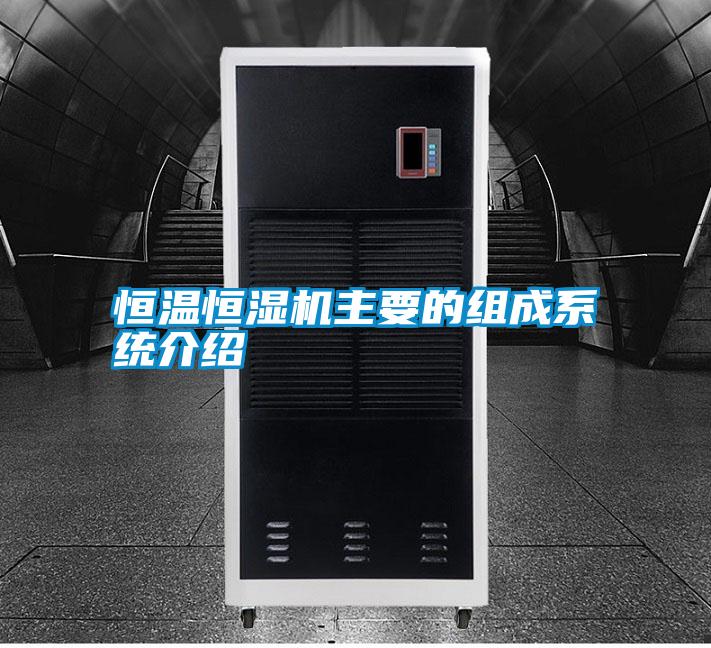

恒溫恒濕機主要的組成系統介紹

恒溫恒濕機主要由制冷系統、加熱系統、控制系統、濕度圖、供氣循環系統和傳感器系統組成，下面將向你展示恒溫恒濕機的工作原理和過程。

1.恒溫恒濕單元控制系統：控制系統是綜合試驗室的核心，決定著試驗機的升溫速率和精度等重要指標。現在試驗機的控制器大都采用PID控制，也有少部分采用PID與模糊控制相組合的控制方式。因為控制系統基本上屬于軟件的范疇，而這部分在使用過程中，一般不會有問題。

2.恒溫恒濕機組制冷系統:制冷系統是恒溫恒濕機組的關鍵部件之一。一般來說，制冷方式都是機械制冷以及輔助液氮制冷，機械制冷采用蒸汽壓縮式制冷，它們主要由壓縮機，冷凝器，節流機構和蒸發器組成。如果我們試驗的低溫達到-55℃，單級制冷很難滿足要求，所以恒溫恒濕機組的制冷方式一般采用復疊制冷。恒溫恒濕機組的制冷系統由兩部分組成，分別稱為高溫部分和低溫部分，每一部分是一個相對獨立的制冷系統。高溫段制冷劑的蒸發吸收低溫段制冷劑的熱量而蒸發；制冷劑在低溫下蒸發吸收冷卻物體(試驗機中的空氣)的熱量，以獲得冷量。在高溫部分和低溫部分之間是蒸發式冷凝器，它既是高溫部分的冷凝器又是低溫部分的冷凝器。

3.恒溫恒濕機組加熱系統：與制冷系統相比，供熱系統相對簡單。它主要由大功率電阻絲組成，由于測試所需的加熱速率較高，加熱系統具有較高的功率，試驗機的底板上還設有加熱器。

4.恒溫恒濕單元濕度系統：溫度系統分為加濕和除濕兩個子系統。
